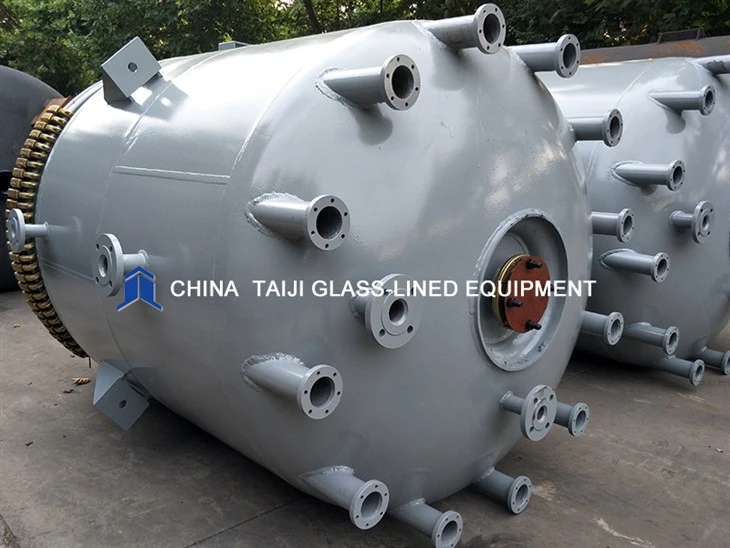

เครื่องปฏิกรณ์ไฟฟ้าบุด้วยกระจกให้ความร้อน
คุณสมบัติหลัก
1. เครื่องปฏิกรณ์บุด้วยกระจกที่ให้ความร้อนด้วยไฟฟ้าที่ผลิตโดยไทจินั้นมีลักษณะเด่นคือคุณสมบัติในการให้ความร้อนอย่างรวดเร็ว ทนทานต่ออุณหภูมิสูงและการกัดกร่อนได้ดีเยี่ยม มีประสิทธิภาพด้านสุขอนามัยที่ดี ไม่ก่อให้เกิดมลพิษต่อสิ่งแวดล้อม ใช้งานง่าย และอื่นๆ อีกมากมาย
2. เป็นอุปกรณ์กระบวนการเคลือบแก้วชนิดใหม่ที่ผลิตขึ้นโดยใช้เทคโนโลยีล้ำสมัยทั้งในประเทศและต่างประเทศ มีการใช้งานอย่างกว้างขวางในอุตสาหกรรมยา เคมีภัณฑ์ อาหาร เครื่องปรุงรสจากธรรมชาติ สารเติมแต่งอาหาร อุตสาหกรรมเบา และสาขาอื่นๆ
3. เครื่องปฏิกรณ์อุตสาหกรรมประกอบด้วยตัวเครื่อง ฝาครอบ เครื่องกวน ปลอกหุ้ม ท่อทำความร้อน ชุดรองรับและขับเคลื่อน ชุดปิดผนึก ฯลฯ วัสดุและหัวฉีดสามารถกำหนดได้ตามข้อกำหนดกระบวนการของลูกค้า นอกจากนี้ เรายังออกแบบและผลิตเครื่องปฏิกรณ์นอกมาตรฐานตามความต้องการของลูกค้าอีกด้วย
4. เครื่องปฏิกรณ์เคลือบกระจกชนิดความร้อนไฟฟ้าของเราใช้เคลือบเงาประสิทธิภาพสูง TJ09 ที่เคลือบบนพื้นผิวด้านในของเครื่องปฏิกรณ์ด้วยเทคโนโลยีเคลือบเงาที่ซับซ้อน ช่วยให้ทนทานต่อการกัดกร่อน แรงกระแทกทางกล และการเปลี่ยนแปลงอุณหภูมิที่รุนแรงได้เป็นอย่างดี และมีความทนทานที่โดดเด่น
5. ที่ Taiji เรามีเครื่องปฏิกรณ์บุด้วยกระจกที่ให้ความร้อนด้วยไฟฟ้าให้เลือกหลากหลายรุ่น ซึ่งมีรุ่นต่างๆ มากมาย เช่น K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L เป็นต้น
หลักการทำงาน
เครื่องปฏิกรณ์เคมีที่บุด้วยกระจกใช้แท่งทำความร้อนไฟฟ้าเพื่อให้ความร้อนแก่น้ำมันถ่ายเทความร้อนในปลอกหุ้ม เมื่ออุณหภูมิได้รับความร้อนถึงระดับที่ต้องการ เครื่องมือวัดและควบคุมอุณหภูมิที่ใช้ควบคุมแท่งทำความร้อนไฟฟ้าจะปิดเครื่องเพื่อรักษาอุณหภูมิให้คงที่
ตัวอย่าง
พารามิเตอร์ทางเทคนิคของเครื่องปฏิกรณ์ที่บุด้วยแก้ว
การออกแบบการเขียนแบบ
ภาชนะภายใน | เสื้อแจ็กเกต | |||||||||||||
แรงดันการออกแบบ (MPa) | 0.4/0.6/1.0 | เอทีเอ็ม | ||||||||||||
อุณหภูมิการออกแบบ (องศา) | -19 องศา /200 องศา | -19 องศา /200 องศา | ||||||||||||
หน่วย : มม. | ||||||||||||||
ข้อมูลจำเพาะ | K50L | K100L | K200L | K300L | K500L | K1000L | K1500L | K2000L | K3000L | K4000L | K5000L | |||
ความจุที่กำหนด (L) | 50 | 100 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | |||
ความจุรวม (ลิตร) | 102 | 180 | 325 | 483 | 743 | 1616 | 2172 | 2640 | 4170 | 5140 | 6470 | |||
ความจุที่คำนวณได้ (หมายเหตุ 1) (L) | 71 | 128 | 247 | 369 | 588 | 1244 | 1714 | 2180 | 3370 | 4334 | 5443 | |||
ความจุเสื้อแจ็กเก็ต (ลิตร) | 84 | 115 | 174 | 218 | 307 | 476 | 300 | 387 | 461 | 774 | 73 | |||
พื้นที่แลกเปลี่ยนความร้อน ( ㎡ ) | 0.34 | 0.66 | 1.26 | 1.75 | 2.64 | 4.55 | 5.76 | 7.23 | 9.33 | 11.85 | 13.74 | |||
น้ำหนักอ้างอิง (กก.) | 446 | 527 | 697 | 966 | 1174 | 1885 | 2280 | 2535 | 3555 | 4055 | 4940 | |||
หลัก | d1 | 500 | 600 | 700 | 800 | 900 | 1200 | 1300 | 1300 | 1600 | 1600 | 1750 | ||
d2 | 700 | 800 | 900 | 1000 | 1100 | 1400 | 1450 | 1450 | 1750 | 1750 | 1900 | |||
d3 | 809 | 918 | 1028 | 1130 | 1230 | 1571 | 1622 | 1622 | 1964 | 1964 | 2152 | |||
d6 | 608 | 708 | 810 | 910 | 1010 | 1312 | 1389 | 1389 | 1690 | 1690 | 1840 | |||
h | 1835 | 1980 | 2245 | 2595 | 3035 | 3500 | 3700 | 4050 | 4210 | 4650 | 4820 | |||
h1, h2… | เช่นเดียวกับสเปกของเครื่องปฏิกรณ์เคลือบแก้วชนิด K | |||||||||||||
หัวฉีด DN | a, b, c, d… | หัวฉีดเชื่อมต่อแจ็คเก็ตที่อ้างอิงถึงสเปกเดียวกันกับเครื่องปฏิกรณ์ที่บุด้วยแก้วประเภท K | ||||||||||||
เสื้อแจ็กเกต | p | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | ||
p1-n | p1-4 | p1-6 | p1-6 | p1-6 | p1-9 | p1-12 | p1-12 | p1-12 | p1-15 | p1-15 | p1-18 | |||
k1, k2… | ขนาดหัวฉีดอ้างอิงถึงสเปกเดียวกันกับเครื่องปฏิกรณ์ที่บุด้วยแก้วชนิด K | |||||||||||||
ขับ | ดีเอ็น | 40 | 40 | 50 | 65 | 65 | 80 | 80 | 80 | 95 | 95 | 95 | ||
h5 | 950 | 950 | 953 | 1170 | 1170 | 1320 | 1320 | 1320 | 1360 | 1360 | 1360 | |||
หมายเหตุ 1: ความจุที่คำนวณ: ปริมาตรใต้หน้าแปลนคอสูง | ||||||||||||||
